A magas magasságú alkalmazások sok technológiában egyedülálló kihívásokkal járnak, és a hűtött hőtagok sem kivétel. A hűtött hőtagok szállítójaként első kézből tanúja voltam annak a konkrét tervezési követelményeknek, amelyeknek ezeknek a magoknak megfelelnek, hogy hatékonyan teljesítsenek magas magasságú környezetben.
Környezetvédelmi megfontolások
A magas magasságú régiókat alacsony légnyomás, szélsőséges hőmérséklet és magas sugárzási szint jellemzi. Ezek a környezeti tényezők súlyos hatással vannak a hűtött hőtagok teljesítményére és tartósságára.
Alacsony légnyomás
Magas tengerszint feletti magasságban a légnyomás lényegesen alacsonyabb, mint a tengerszintnél. Ez az alacsony légnyomás befolyásolja a hűtött hőtag hőátadási mechanizmusait. A konvekció, amely normál körülmények között fontos hő -eloszlású módszer, kevésbé lesz hatékony, mivel a levegő sűrűsége csökken. Ennek eredményeként a hűtött hőtagok kialakításának nagy magasságú alkalmazásokhoz inkább más hő -átviteli módszerekre, például vezetőképességre és sugárzásra kell támaszkodniuk.
A vezetőképesség fokozása érdekében a hőtagot magas termikus - vezetőképességű anyagokkal kell megtervezni. Például a réz- és alumíniumötvözeteket általában használják a magon belüli hűtőbordák és más alkatrészek felépítéséhez. Ezek az anyagok gyorsan átadhatják a hőt az érzékeny infravörös detektoroktól.
A sugárzás szempontjából a mag felületének felülete optimalizálható. A fekete - eloxált vagy magas - emissziós bevonat alkalmazható a mag külsejére, hogy növelje a hő sugárzásának képességét a hideg, magas magasságú környezetbe.
Szélsőséges hőmérsékletek
A magas tengerszint feletti magasságban gyakran nagy hőmérsékleti változások tapasztalhatók, a rendkívül hideg éjszakáktól a viszonylag meleg napokig. A hűtött hőtagoknak képesnek kell lennie arra, hogy széles hőmérsékleti tartományon belül működjön.
A mag hűtőrendszerét úgy kell megtervezni, hogy kezelje ezeket a hőmérsékleti ingadozásokat. Például a hűtött hőtagokban használt kriogén hűtőknek képesnek kell lenniük arra, hogy stabil üzemi hőmérsékletet tartsanak az infravörös detektorok számára, a külső hőmérséklettől függetlenül. Ehhez szükség lehet olyan fejlett vezérlőrendszerek használatához, amelyek a hűtési teljesítményt a környezeti hőmérséklet alapján beállíthatják.
A mag felépítéséhez felhasznált anyagoknak szintén jó hőstabilitással kell rendelkezniük. Nem szabad kibővíteni vagy összehúzódniuk a hőmérsékleti változásokkal, mivel ez mechanikai feszültséghez vezethet, és potenciálisan károsíthatja a magot. Például bizonyos kerámia anyagok ismertek az alacsony hőtágulási együtthatójukról, és felhasználhatók az érzékelő ház tervezésére.
Magas szintű sugárzás
A magas tengerszint feletti magasságú környezet magasabb szintű sugárzási szintnek vannak kitéve, beleértve a kozmikus sugarakat és a napenergia -fáklyákat. Ez a sugárzás az elektronikus alkatrészek károsodását okozhatja a hűtött hőtagon belül, például az infravörös detektorok és a kapcsolódó beolvasás - az integrált áramkörök (ROICS).
A sugárzás elleni védelem érdekében az árnyékoló anyagok beépíthetők a mag kialakításába. Az ólomot és a volfrámot általában sugárzási pajzsként használják, magas atomszámuk miatt, amelyek hatékonyan teszik őket a sugárzás abszorpciójában és szétszórásában. Ezenkívül az elektronikus alkatrészek sugárzási - edzési technikákkal, például redundáns áramkörök és hiba - korrekciós kódok felhasználásával tervezhetők meg a sugárzás - indukált hibák hatásának minimalizálása érdekében.
Teljesítményigény
Magas tengerszint feletti magasságban a hűtött hőtagokat gyakran használják olyan kritikus feladatokhoz, mint a megfigyelés, a felderítés és a tudományos kutatások. Ezért meg kell felelniük a szigorú teljesítménykövetelményeknek.
Nagy érzékenység
A hűtött hőtagnak nagyon érzékenynek kell lennie a gyenge infravörös jelek kimutatására. Például a magas tengerszint feletti magasságú megfigyelésnél a célobjektumok kicsik lehetnek és nagy távolságra, ami nagyon alacsony intenzitású infravörös kibocsátást eredményez. A magas érzékenységi mag javíthatja az észlelési tartományt és a pontosságot.
A nagy érzékenység elérése érdekében a magon belüli infravörös detektoroknak alacsony zajszintű hőmérsékleti különbségnek (NETD) kell rendelkezniük. Ez fejlett detektor anyagokkal és gyártási folyamatokkal valósítható meg. Például a higany kadmium -tellurid (MCT) detektorok nagy érzékenységükről ismertek, és széles körben használják a hűtött hőtagokban.
Nagy felbontás
Magas - felbontási képalkotás gyakran szükséges a magas magasságú alkalmazásokban. A nagy felbontású hűtött hőtag részletesebb információkat szolgáltathat a célobjektumokról, ami döntő jelentőségű olyan feladatokhoz, mint a cél azonosítás és elemzés.
A mag kialakításának nagyszámú detektor elemet kell tartalmaznia. Például egy magas pixel - gróf detektor tömbvel rendelkező hűtött hőtag több térbeli információt képes rögzíteni, ami élesebb és részletesebb képet eredményez. Ezenkívül a mag optikai rendszerét optimalizálni kell annak biztosítása érdekében, hogy az infravörös fény pontosan az érzékelő tömbre összpontosítson.
Gyors képkocka sebesség
A dinamikus magas magasságú alkalmazásokban, például a mozgó célok nyomon követésében elengedhetetlen a gyors képkockasebesség. A nagysebességű hűtött hőtag gyors változásokat képes rögzíteni az infravörös jelenetben, lehetővé téve a valós időfigyelést és elemzést.
Az elolvasás - az alapvető elektronikát ki kell tervezni a nagy sebességű adatátvitel támogatására. Ez magában foglalhatja a magas sávszélességű adatbuszok és a hatékony adatok - feldolgozási algoritmusok használatát. Ezenkívül a hűtőrendszernek képesnek kell lennie arra, hogy lépést tartson a mag nagy sebességű működésével, hogy megakadályozza a túlmelegedést.
Mechanikai és elektromos kialakítás
A hűtött hőtagok mechanikai és elektromos kialakításának a magas magasságú alkalmazásokhoz szintén speciális követelményekkel rendelkezik.
Mechanikai stabilitás
A magas tengerszint feletti magasságú platformok, például a repülőgépek és a drónok, rezgések és sokkok vannak kitéve. A hűtött hőtagnak mechanikusan stabilnak kell lennie a megbízható működés biztosítása érdekében.
A magot biztonságosan kell felszerelni a házba, rezgés - csillapító anyagok felhasználásával. Például a gumi- vagy szilikon tartók felhasználhatók a mag elkülönítésére a peron rezgéseitől. Ezenkívül a mag belső alkotóelemeit határozottan meg kell rögzíteni, hogy megakadályozzák a mag teljesítményét befolyásoló mozgást.
Elektromos energiahatékonyság
Magas magasságú alkalmazásokban az energia gyakran korlátozott, különösen az akkumulátorral működő platformok esetében. Ezért a hűtött hőtagot hatékonyságnak kell megtervezni.
A hűtőrendszert, amely a mag egyik fő energiafogyasztója, optimalizálni kell az energiahatékonyság érdekében. Például a kriogén hűtőt egy változó -sebességkompresszorral lehet megtervezni, amely a hűtési igény alapján beállíthatja energiafogyasztását. Ezenkívül a magon belüli elektronikus alkatrészeket ki kell választani az alacsony energiaellátásukhoz.
Termékkínálatunk

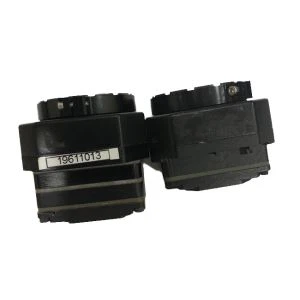

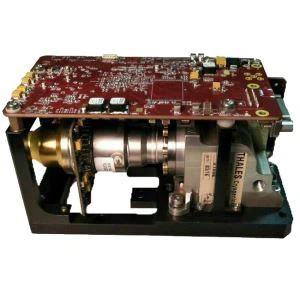

A hűtött hőtagok szállítójaként olyan termékcsaládot kínálunk, amelyet kifejezetten úgy terveztek, hogy megfeleljen a magas magasságú alkalmazások követelményeinek. A miénkHűtött infravörös kamera magNagy érzékenységet és felbontást biztosít, így ideális a hosszú tartományú megfigyeléshez. AHűtött kameramodulokkompakt és energiájú, hatékonyak, alkalmasak kis pilóta nélküli légi járművekben való felhasználásra. A miénkHűtött hőkamera rendszerTeljes megoldást kínál olyan fejlett funkciókkal, mint például a gyors képkockák és a valós idő adatfeldolgozása.
Ha szüksége van hűtött hőtagokra a magas magasságú alkalmazásokhoz, felkérjük Önt, hogy vegye fel velünk a kapcsolatot az Ön konkrét követelményeiről. Szakértői csoportunk készen áll arra, hogy testreszabott megoldásokat és támogatást nyújtson Önnek a beszerzési folyamat során.
Referenciák
- Smith, J. (2018). Termikus képalkotó technológia nagy magasságú alkalmazásokhoz. Journal of Infraved Science, 25 (3), 123 - 135.
- Johnson, A. (2019). Tervezési megfontolások a hűtött hőtérzékelők számára szélsőséges környezetben. A termikus képalkotásról szóló Nemzetközi Konferencia folyóiratai, 456 - 462.
- Brown, K. (2020). Haladás a magas magasságú termikus képalkotó rendszerekben. IEEE tranzakciók az űr- és elektronikus rendszerekről, 56 (2), 890 - 901.
